폼탱크 블래더 작동원리

폼탱크 블래더는 압력 변화에 반응해 수축·팽창하며 폼원액을 배관으로 밀어내는 부품입니다. 이 흐름을 START부터 시스템 연계까지 5단계로 나누면 일반 담당자도 쉽게 이해할 수 있습니다.

전화문의 견적문의

작동 5단계

블래더가 작동하는 전체 흐름

START

화재 감지 또는 수동 기동으로 소화펌프가 작동을 시작합니다.

압력 변화

가압수가 탱크로 유입되며 블래더 바깥쪽 공간의 압력이 상승합니다.

블래더 작동

바깥쪽 압력에 눌려 블래더 본체가 수축하며 내부 부피가 줄어듭니다.

폼원액 이동

수축한 블래더 안의 폼원액이 배관 쪽으로 밀려 이동합니다.

시스템 연계

이동한 폼원액이 혼합 시스템을 거쳐 방출 설비까지 전달됩니다.

원리를 조금 더 자세히

왜 별도 펌프 없이 폼원액이 이동할 수 있을까요

블래더 방식 폼탱크의 특징은 폼원액을 이동시키기 위한 별도의 펌프가 필요 없다는 점입니다. 소화용수를 밀어 넣는 압력 자체가 블래더를 누르는 힘으로 그대로 전달되기 때문에, 물을 넣는 동작과 폼원액이 빠져나가는 동작이 거의 동시에 일어납니다. 이 원리는 폼탱크 블래더 구조에서 설명한 이중 격막 구조가 있어야 성립하는 방식입니다.

다만 이 원리가 정상적으로 작동하려면 블래더 재질이 유연성을 유지하고 있어야 하고, 플랜지 결합부와 접근구가 압력을 제대로 견뎌야 합니다. 오래 사용한 설비일수록 압력 게이지 수치나 방수 시험 결과로 정상 작동 여부를 주기적으로 확인하는 것이 바람직합니다.

작동 확인 현장

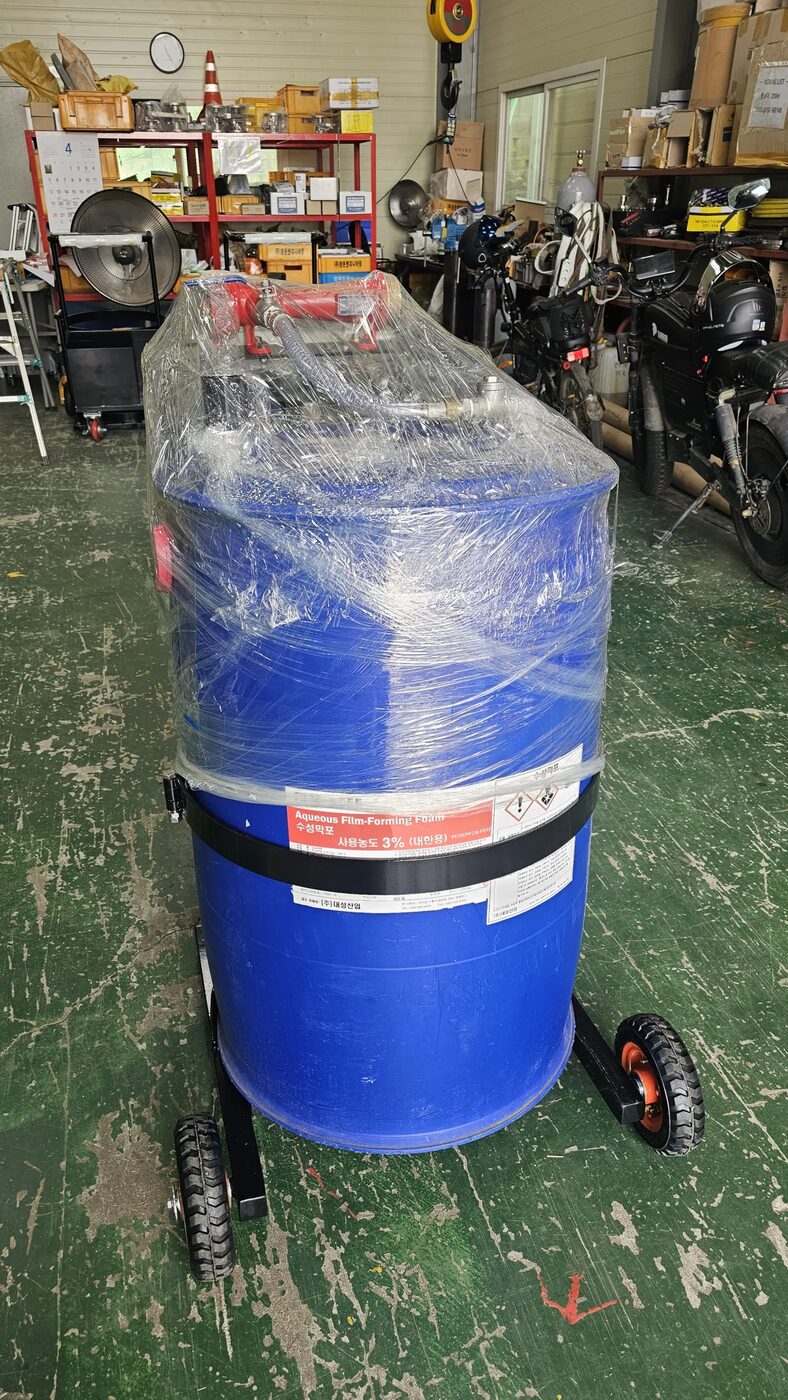

작동원리를 확인하는 현장 장면

정상 작동 확인 포인트

작동 이상을 의심해볼 수 있는 신호

01
압력 게이지 수치 변화 점검 때마다 수치가 크게 달라진다면 압력 형성 단계에 문제가 있을 수 있습니다.
02
방수 시험 결과 방수 시험 시 폼 발생이 눈에 띄게 약해진다면 폼원액 이동 단계를 확인해야 합니다.
03
배관 연결부 소음·진동 이상한 소음이나 진동이 느껴진다면 시스템 연계 단계 점검이 필요합니다.
04
접근구 주변 누수 흔적 블래더 접근구 주변에서 누수 흔적이 발견되면 블래더 작동 단계 자체를 의심해볼 수 있습니다.

위 신호가 한 가지라도 확인되면 임의로 설비를 분해하지 마시고, 전문 인력을 통한 현장 점검을 받으시길 권해 드립니다. 소방용 폼탱크 전체 구조는 소방용 폼탱크 구조, 설비 전체 점검은 폼소화설비 점검 페이지에서 확인하실 수 있습니다.
