폼블래더 구조

구조를 이해하는 가장 쉬운 방법은 ‘경계’를 찾는 것입니다. 폼블래더에는 세 종류의 경계가 있습니다. 첫째는 탱크 본체가 외부와 구분되는 압력 경계, 둘째는 블래더 막이 물과 폼원액을 구분하는 내부 경계, 셋째는 플랜지와 접근구가 만드는 체결 경계입니다. 각각의 경계가 무너지면 나타나는 증상이 다릅니다.

압력 경계가 약해지면 외부 누수나 압력 유지 문제로 나타나고, 내부 경계인 블래더 막이 손상되면 물과 폼원액이 섞이거나 송출이 원활하지 않을 수 있습니다. 체결 경계는 플랜지 접합면이나 볼트 상태에서 이상이 드러나는 경우가 많습니다. 이처럼 증상과 부위를 연결해서 보면 점검 항목의 우선순위를 정하기 쉽습니다.

블래더 막은 눈으로 보이는 것보다 훨씬 중요한 부품입니다. 평상시에는 탱크 안쪽에 가려져 있어 상태를 알기 어렵고, 그래서 접근구를 통한 내부 확인이나 기록 비교가 필요합니다. 막의 재질과 두께, 입구 형상은 제품마다 다르므로 일반적인 설명만으로 단정하지 않고, 해당 설비의 명판과 제조사 자료를 기준으로 확인해야 합니다.

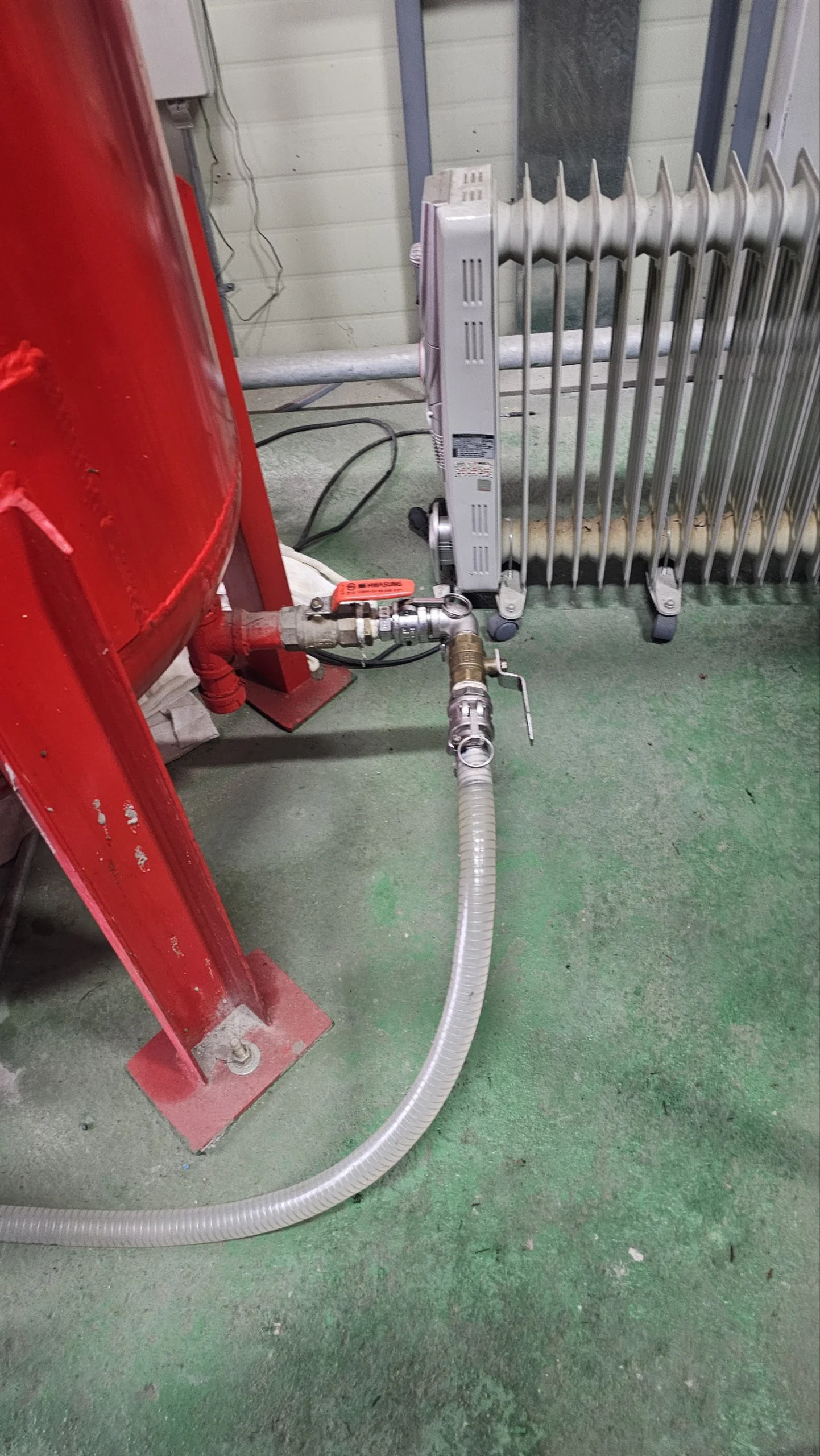

연결 배관과 밸브도 구조의 일부입니다. 물이 어느 밸브를 거쳐 들어오고 폼원액이 어느 배관으로 나가는지 알아 두면, 점검 때 어느 구간에서 이상이 생겼는지 추적할 수 있습니다. 비례혼합장치와 이어지는 구간이 있는 설비라면, 탱크 구조와 혼합장치의 위치 관계까지 함께 파악해 두는 것이 좋습니다.

정리하면 폼블래더 구조는 ‘겹겹의 층’과 ‘세 가지 경계’로 이해할 수 있습니다. 내부를 직접 열어 보지 않더라도 명판, 외관, 연결부 사진만으로 확인 가능한 범위를 먼저 정리할 수 있으며, 그 결과가 점검·교체 상담의 출발점이 됩니다.

구조 정보를 정리해 두면 교체 상담에서도 도움이 됩니다. 예를 들어 블래더 막만 문제인지, 플랜지 접합면이나 연결 밸브까지 함께 살펴야 하는지에 따라 작업 범위와 준비물이 달라지기 때문입니다. 탱크 명판의 제조 정보, 블래더 입구의 형상, 접근구의 크기, 배관과 밸브의 위치를 기록해 두면 같은 설비를 다시 점검할 때에도 비교 기준이 됩니다. 이렇게 기록된 정보는 이후 규격 확인이나 용량 검토, 교체 계획을 세울 때에도 그대로 활용할 수 있어 설비 이력 관리의 기본 자료가 됩니다.

마지막으로 기억하실 점은, 구조 설명은 ‘일반적인 이해’를 돕는 것이지 모든 제품에 동일하게 적용되는 기준이 아니라는 사실입니다. 같은 폼블래더라도 제조사와 모델에 따라 블래더의 형상, 고정 방식, 접근구 위치가 다를 수 있습니다. 그래서 이 페이지의 내용을 출발점으로 삼되, 실제 설비의 확인은 현장 사진과 제조사 자료, 전문 인력의 확인을 함께 거치시기를 권해 드립니다.
